決定玻璃鋼水箱質(zhì)量的三要素

決定玻璃鋼水箱質(zhì)量的三要素

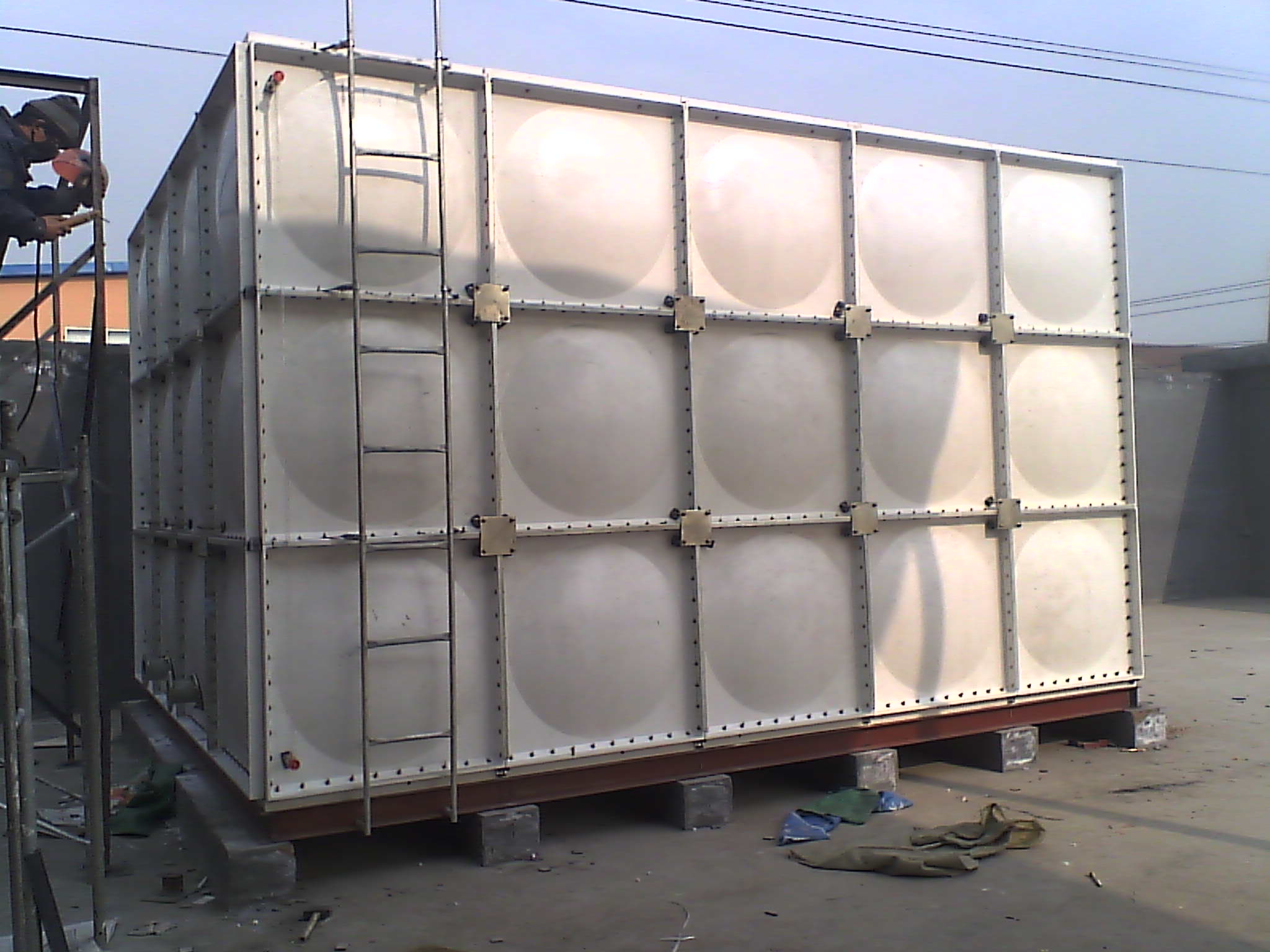

一、合成樹脂是決定玻璃鋼水箱質(zhì)量基體材料，松散的玻璃纖維靠它粘接成整體，主要起傳遞應(yīng)力作用，因此樹脂對(duì)玻璃鋼水箱質(zhì)量中的強(qiáng)度起重要作用，尤其是抗壓、彎曲、扭轉(zhuǎn)、剪切強(qiáng)度更為顯著。

       樹脂含量對(duì)玻璃鋼水箱性能也有影響，通常樹脂含量為20%-35%，這和成型方法、增強(qiáng)材料品種有關(guān)。例如，纏繞和模壓成型，樹脂含量偏低，而手糊成型、樹脂含量則稍高。強(qiáng)度層樹脂含量稍低，通�？稍�25%-40%之間;耐腐蝕、防滲層樹脂含量較高，一般要超過50%用玻璃布作增強(qiáng)材料，樹脂含量低于用玻璃氈。用玻璃纖維表面氈作增強(qiáng)材料時(shí)，可達(dá)85%以上的富樹脂含量。

        此外，樹脂是決定玻璃鋼水箱品質(zhì)的基體材料，它對(duì)玻璃鋼的彈性模量、耐熱性、電絕緣性、透電磁波性、耐化學(xué)腐蝕性、耐氣候性、耐老化性等都有影響。例如玻璃鋼的耐化學(xué)液體浸蝕性和耐水性，主要取決于樹脂基體的性能。通常不飽和聚酯樹脂197#耐化學(xué)腐蝕較好，而1289#耐水較好。不同類型、不同牌號(hào)樹脂其性能是不相同的。

二、玻璃纖維是決定玻璃鋼水箱質(zhì)量的主要承力部分，它不僅能夠提高玻璃鋼的強(qiáng)度和彈性模量，而且能夠減少收縮變形，提高熱變形溫度和低溫沖擊強(qiáng)度等。例如306#聚酯樹脂澆鑄體，在加入50%的玻璃布后。拉伸強(qiáng)度可由50MPa提高到200MPa，拉伸模量可由3.9GPa提高到14GPa。

三、界面

所謂界面就是任何兩相物質(zhì)間的分界面。

      玻璃鋼水箱質(zhì)量不僅與所用的增強(qiáng)材料、合成樹脂有關(guān)，同時(shí)，很大程度上還和纖維與樹脂之間界面粘合的好壞及耐久性有關(guān)。
眾所周知，玻璃纖維是一種圓柱狀玻璃，表面也象玻璃那樣光滑，而且表面還常牢固地吸附著一層薄的水膜，這當(dāng)然要影響玻璃纖維和樹脂的粘接性能。尤其是玻璃纖維在拉絲紡織過程中，為了達(dá)到集束、潤滑、消除靜電等目的，常涂上一層浸潤劑，這種浸潤劑多數(shù)是石蠟類物質(zhì)，它們存留在玻璃纖維表面上，對(duì)合成樹脂與玻璃纖維起隔離作用，妨礙兩者粘接�？梢娊缑鎸�(duì)玻璃鋼的性能影響很大。

      界面有問題就需要處理。如在玻璃纖維表面覆蓋一層表面處理劑，從而使玻璃纖維和樹脂可以牢固地粘接在一起。這種方法是提高玻璃鋼水箱質(zhì)量很有效的途徑，國內(nèi)外都在大力研究和采用。實(shí)踐證明，玻璃纖維及其織物，在經(jīng)過表面處理劑處理后，不僅改善了玻璃纖維的耐磨、耐水、電絕緣性能，對(duì)玻璃鋼水箱質(zhì)量的強(qiáng)度，特別是潮濕情況下的強(qiáng)度提高更為顯著。
